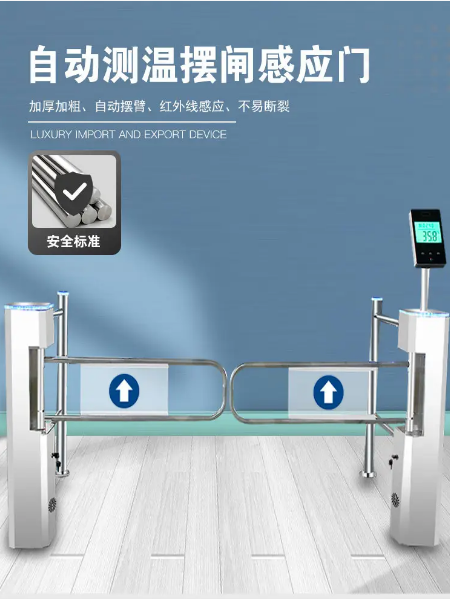

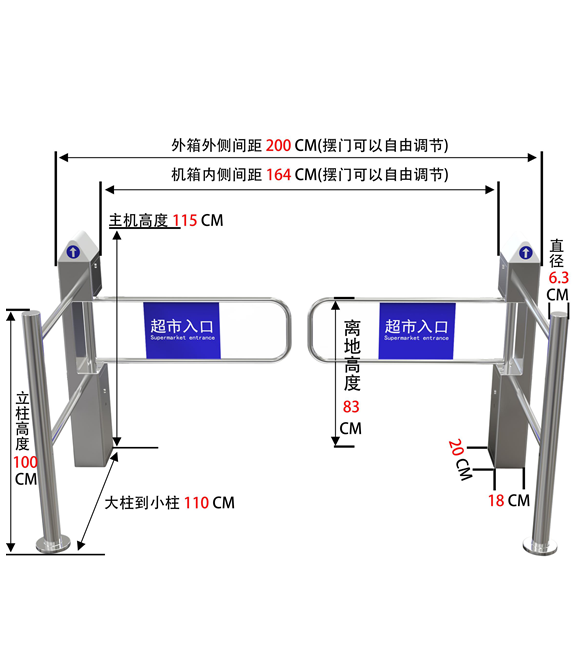

超市测温自动感应门
红外智能超市进出口器...
选择普纳德三大理由
THREE REASONS TO CHOOSE US

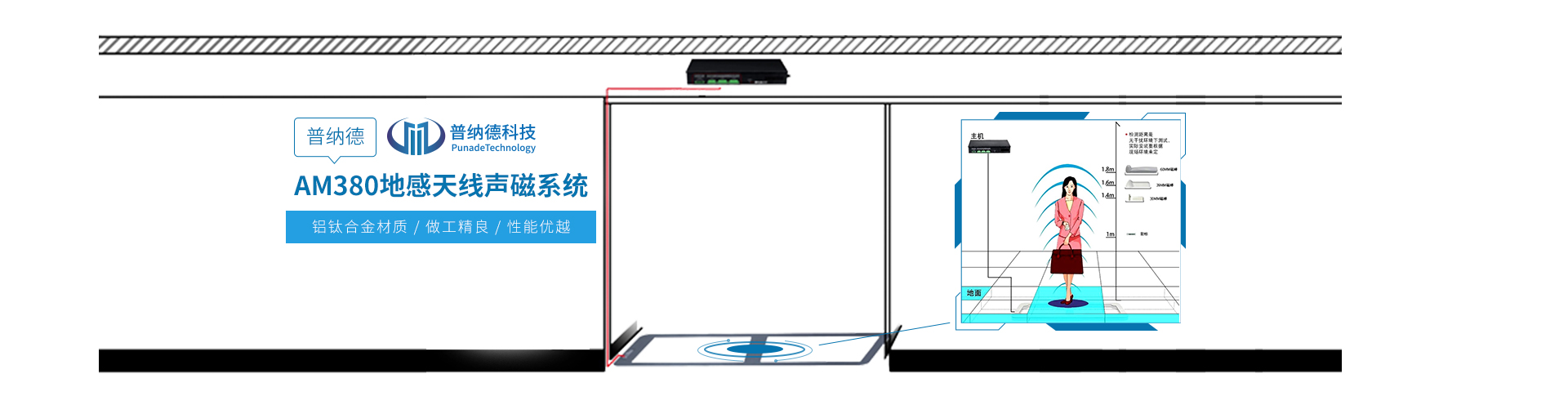

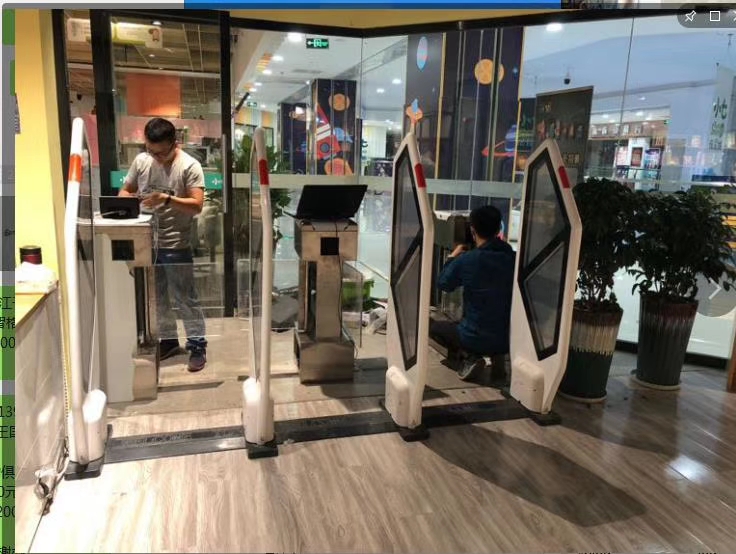

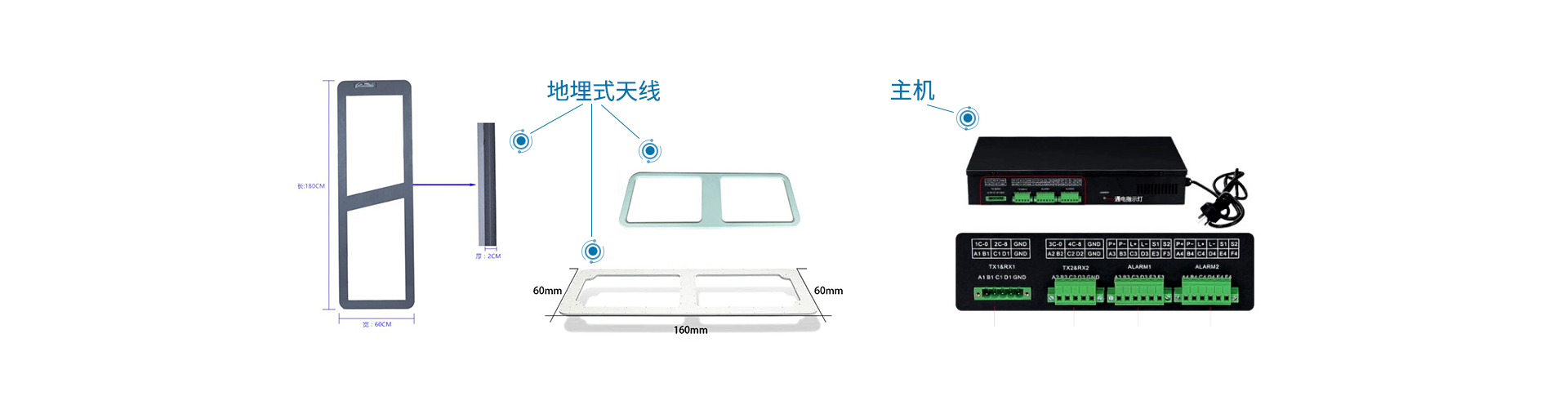

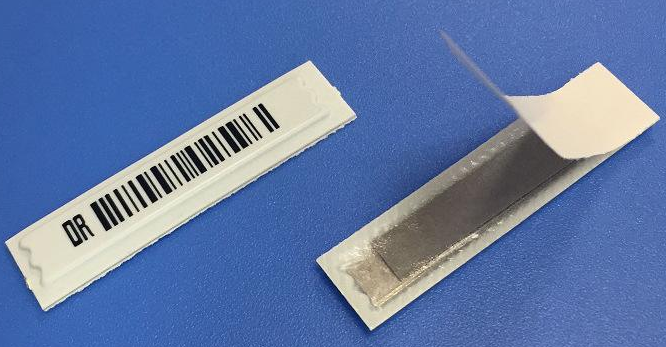

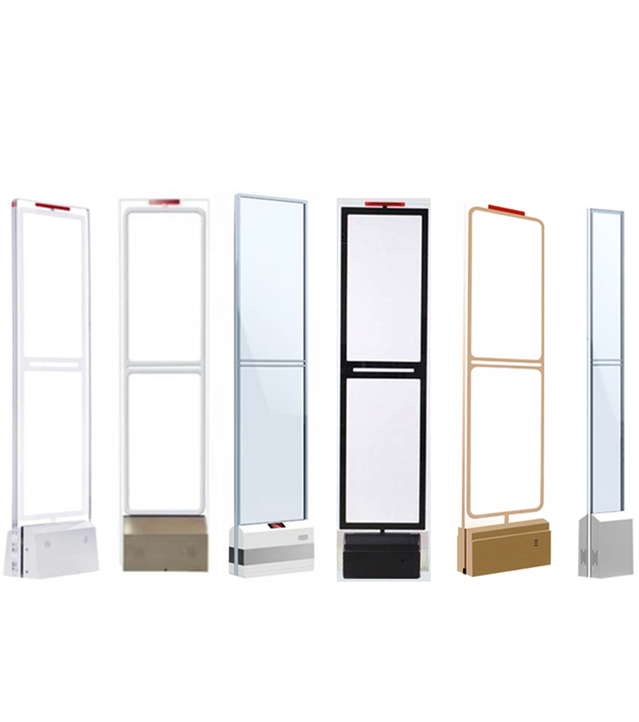

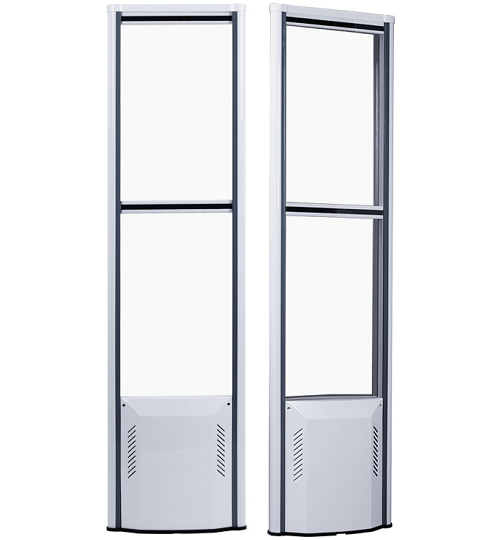

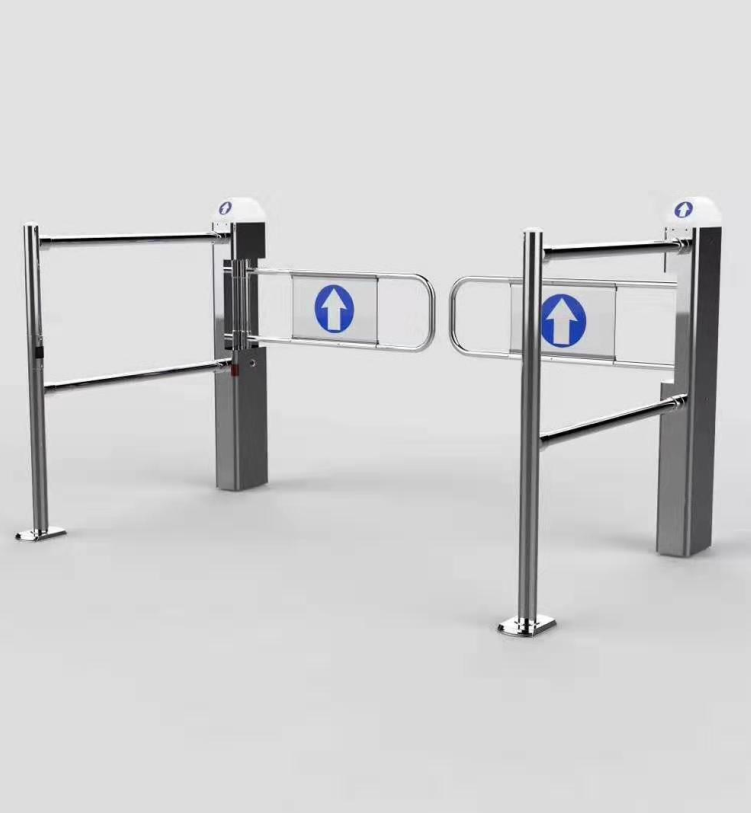

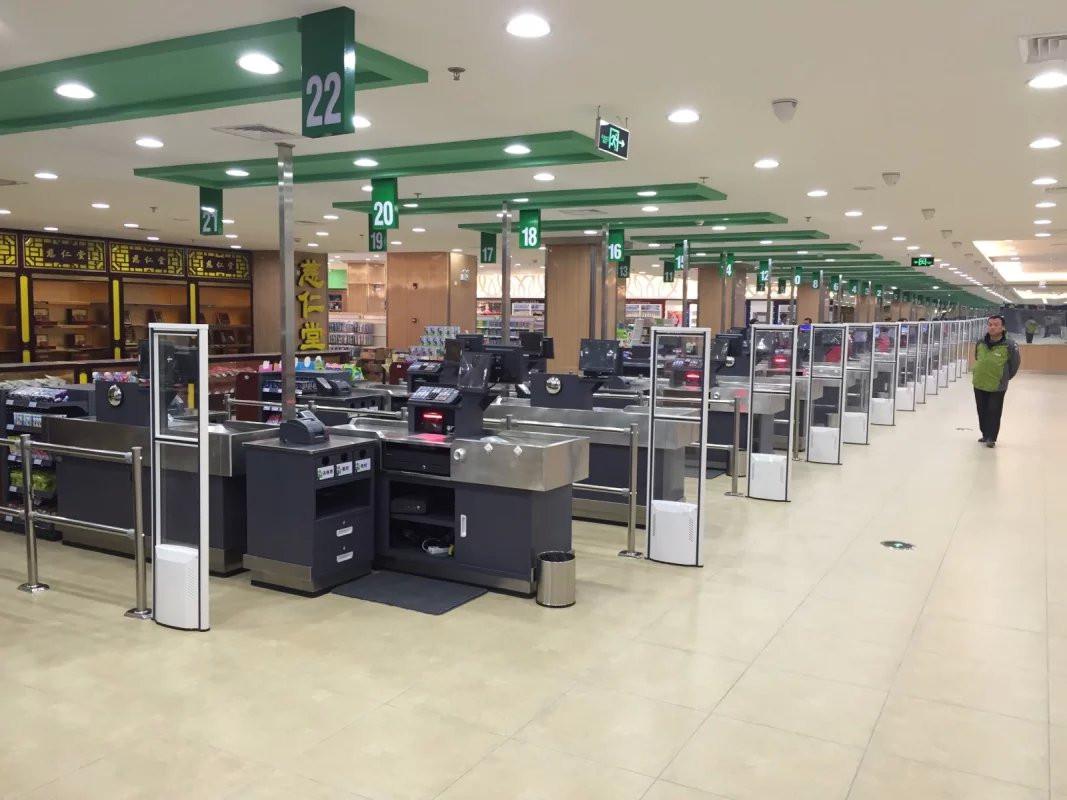

北京普纳德科技有限公司,提供超市防盗器,图书馆防盗检测仪,服装防盗器,地埋隐形服装防盗系统,图书防盗器,文创书店防盗系统,超市防盗标签,RFID图书安全通道门,声磁防盗系统,超市入口机,超市单向门,超市入口自动感应门,超市收银线不锈钢护栏,服装防盗磁扣,EAS防盗标签,超市电子寄存柜,AM超市防盗系统,超市防盗系统耗材,超市商品防盗扣,超市商品防盗磁签,服装防盗扣取钉器,超市标签消磁器......
公司本着以质量求生存,以信誉求发展的原则,为广大商场,零售卖场,提供优质平价的商超设备,为多家连锁超市,品牌服装专卖店,饰品店,母婴店,数码智能体验店,开架药房,等提供整体完善的服务,以优质的服务和过硬的产品得到广大用户的认可!让客户少花钱多办事,花少钱办大事,为客户合理设计,不求贵,但求好!让客户把每一分钱都发挥作用,赢得用户的信赖!

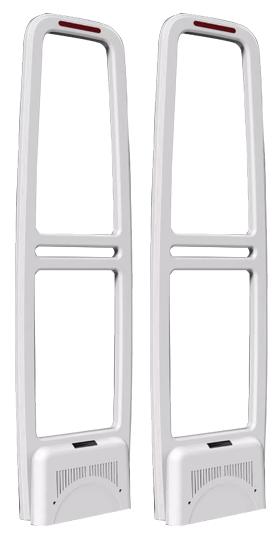

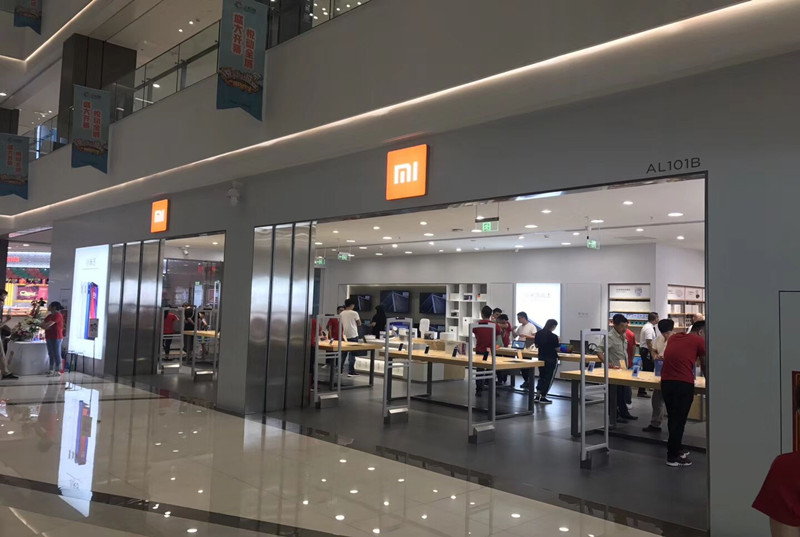

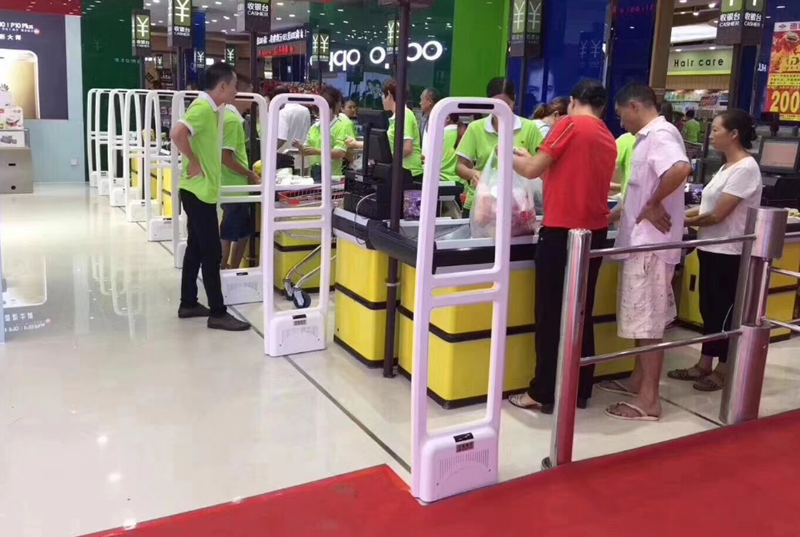

EAS超市、服装店、图书馆防盗行业先行者

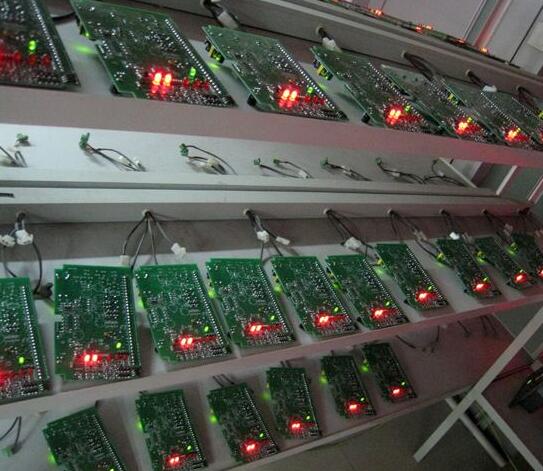

防盗系统研发.生产.检验.安装先行者
ABOUT US
关于普纳德

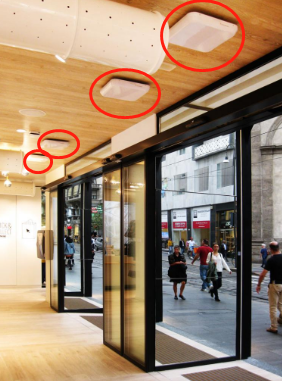

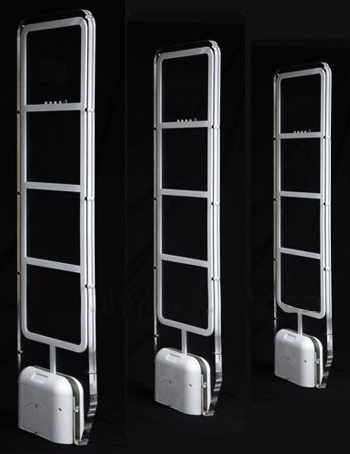

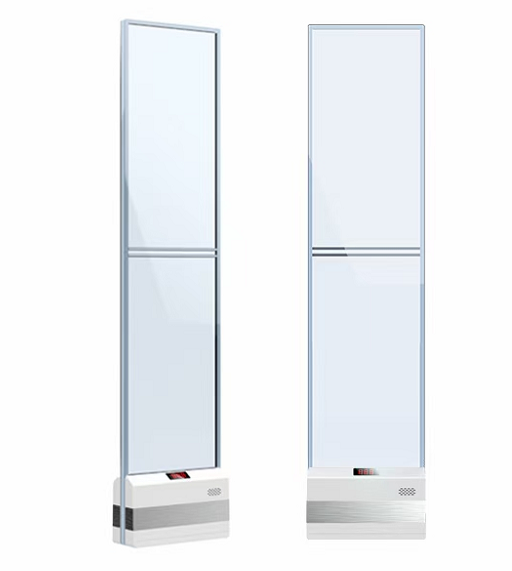

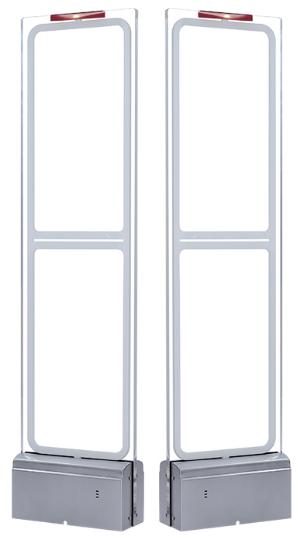

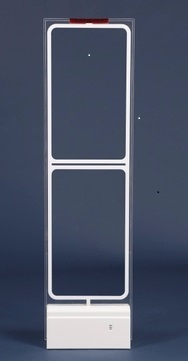

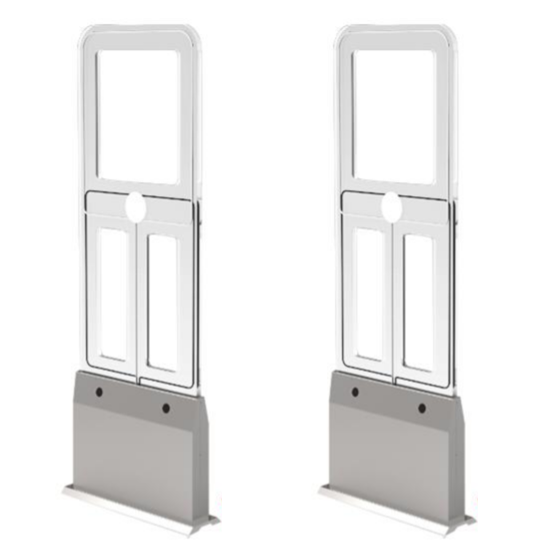

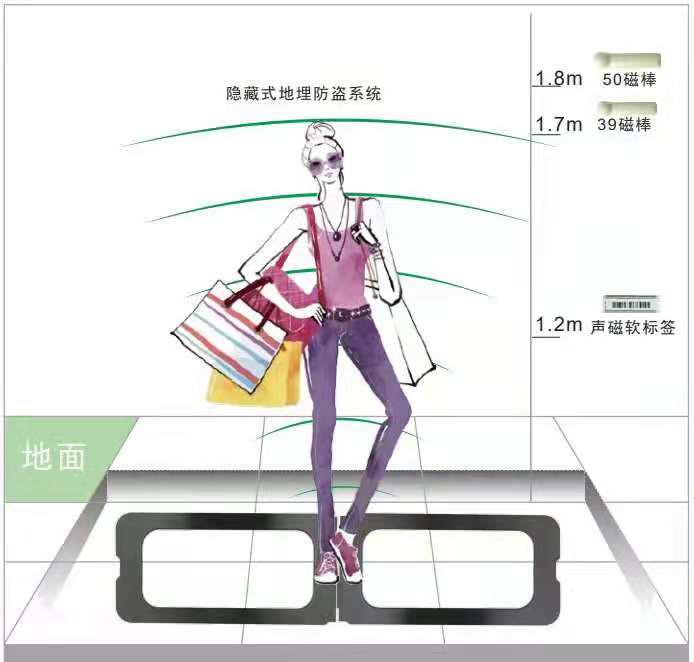

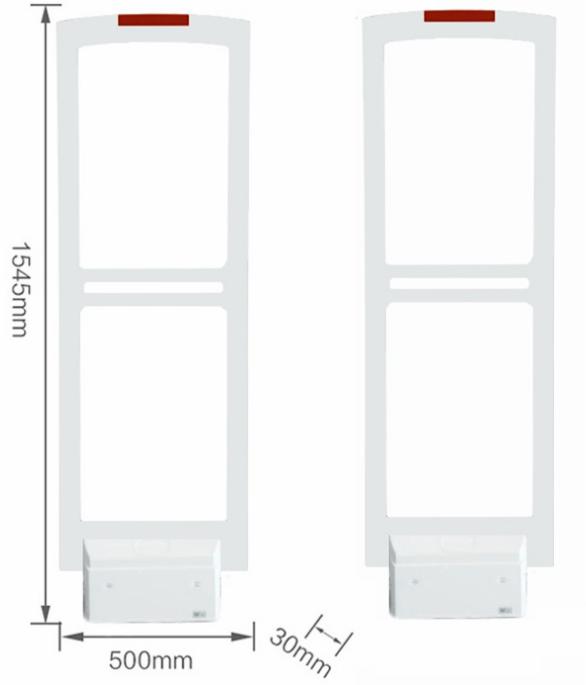

北京普纳德科技发展有限公司是一家生产、销售EAS商品电子防盗系统(EAS防盗系统,超市防盗器,服装店防盗器,图书馆防盗器,声磁防盗器,手机店防盗器,超市防盗标签,服装防盗扣,图书防盗磁条,地埋式服装防盗系统,商场电子防盗系统。

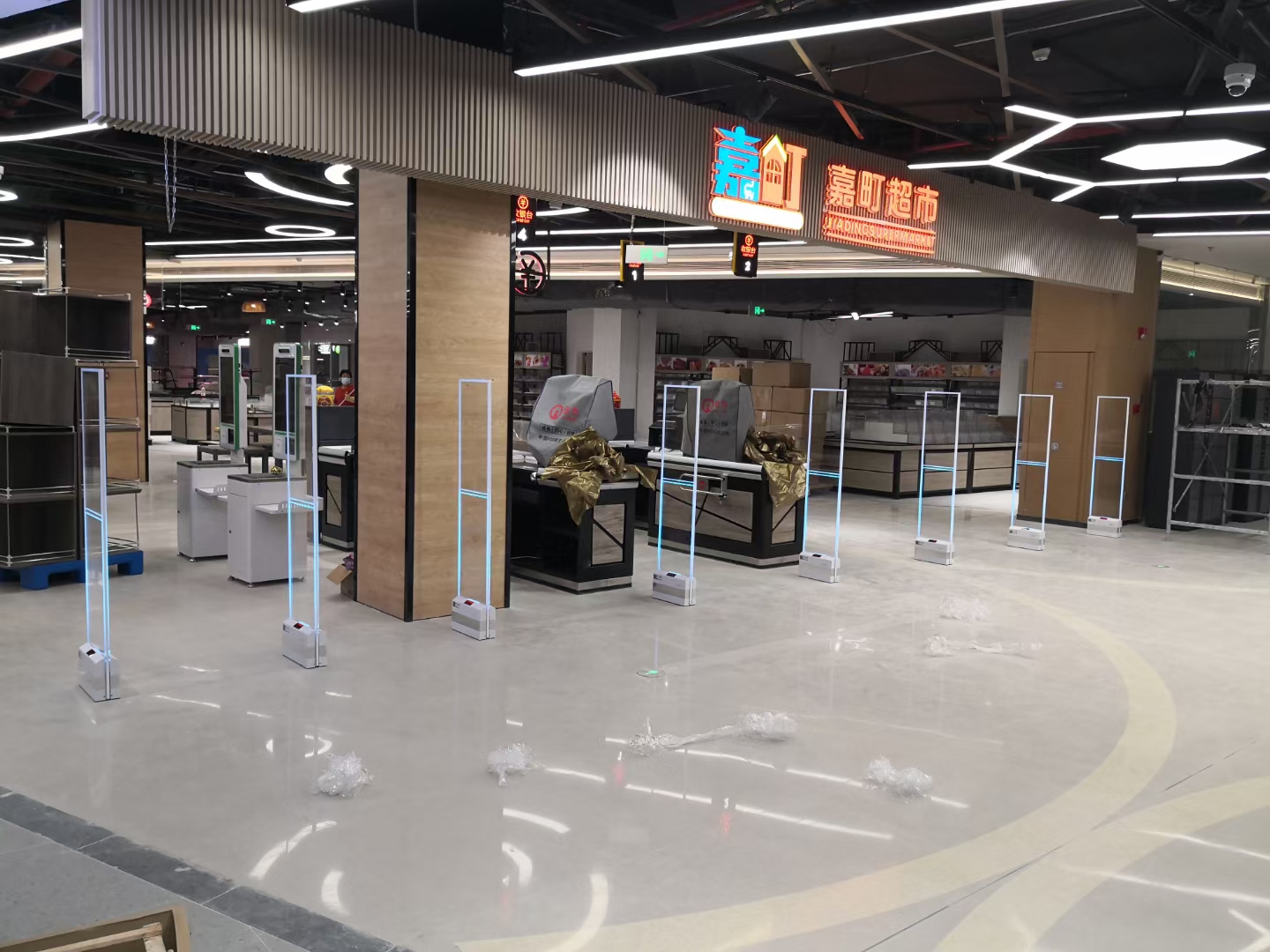

查看详情风采展示
常见问题
电磁波图书防盗检测仪:EM2018、EM2019安装注意事项:
1、 请勿在近水源处、加湿器旁使用该仪器;不要把该设备主机放在不固定的工作台上,以免倒塌。
2、 为确保设备可靠工作,请勿在设备上的槽或孔受堵或被盖住,请勿将金属物件从机壳的槽或孔中落入,以免发生短路,使仪器受损。3、 该设备应使用定额铭牌上指明的AC220V 50HZ电源。本机的电源插头是带有接地角的三芯电源插头,应确保设备可靠接地。
★ 该设备主机在工作时,距离通道应在1.5米以上。
★ 主机周围通风要好,以利于主机散热。
★ 4、非专业人员禁止打开机壳,由此造成的后果我公司不承担任何责任。
3800主板为数码芯片及单片机进行工作。设备为免调试型。操作简单,抗干扰能力远远优于模拟线路主板。
1、干扰情况:
使用DS1、DS2、DS3三个绿色发光二极管来反映环境干扰情况;在现场,当DS1闪烁,DS2、DS3不亮时,表示环境有一定干扰,设备可正常使用,但检测率最高可下降30%;若DS1一直亮,则不管DS2、DS3为何种状态,皆表明安装地点干扰严重,需确定干扰源并排除,或采取改变安装方案、地点等方式解决。
2、 接收增易的调整:
顺时针调整VR4,可提高检测灵敏度,此时DS1、DS2、DS3绿色发光二极管可能会闪烁;静态调整时,以满足现场标签检测灵敏度,且DS1、DS2、DS3绿色发光二极管均不闪烁(亮)为最佳状态。
3、声、光报警设置:
JP2设置为2&3时(出厂状态),声光报警同步发生,持续2秒。
JP2设置为1&2时,声、光报警同步发生,持续2秒,随后声音停止,报警灯仍持续闪亮3秒。
4、安装距离与标签配置:
安装距离0.6米至0.9米,软硬标签可同时使用;JP1设置1&2连接。
安装距离大于0.9米小于1.6米时,建议只使用硬标签;JP1设置2&3.
5、主要参数:
输入直流电压…………………………………24±0.8V
警戒状态…………………………………250mA
报警状态…………………………………<300 mA
检测标签速度……………………………大于2米/秒
6、主要测试点
A、 TP1点—射频(RF)接收幅度
安装距离<1.2米时,JP1设置1&2连接,TP1点射频接收幅度为500±50mVp—p,为自动状态走硬件,无需调节.
安装距离>1.2、<1.6米时,JP1设置2&3连接(手动状态),TP1点射频接收幅度为300±50 mVp—p;可通过调节VR2满足安装要求。
B、 TP4点——静态噪声(A)幅度为400±50 mVp—p;调节VR4满足要求。
发射机技术说明
一、 主要技术参数:
输入直流电压…………………………………24±0.8V
输入直流电流…………………………………<300 mADC
中心频率…………………………………8.16±0.05MHz
扫描频偏…………………………………±500KHz
调制频率…………………………………150、160、180Hz
二、 R3800型发射机调试:
1、 R3800型发射机板上有150、160、180Hz三路调制信号可选择使用,以方便EAS设备多点安装联机困难时,选择不同的调制信号。避免EAS设备间相互干扰。优先选择180Hz调制信号使用。改变发射机板调制信号,必须同时调整扫频范围,方法按下面第2点说明。
2、 扫频范围:
把手持EAS检测仪垂直放置于发射机机壳上部,按动检测仪电源开关,所走频率显示为1000±50KHz.
3、频宽调节: 该调整与检测门距大小有关,运用示波器探头接TP7位置.调节VR23可改变射频输出幅度,TP7点为40-70vp-p的正弦波.也可用手特检测仪,调节R14,为900-1V.
4.中心频率调节:运用频率仪探头接TP6,地接TP8。调节R15电位器应为8.16±0.05MHz
三、 多支发射机不联机使用(错频):
在同一安装现场,有2套(或以上)检测器安装使用,且联机困难时,通过改变发射机调制频率150、160、180Hz。使发射机工作不同的调制频率,避免相互干扰;
具体实施要据现场实际情况,注意以下原则来确定:
1、 不联机使用2套(或以上)检测器,相互距离应大于10米以上。
2、 能联机使用尽可能联机使用。

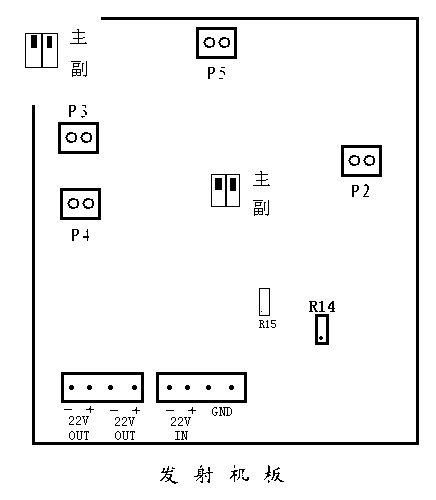

一、 发射机板平面图及主要调试点
R14 : 频宽调节:800—1V
R15 : 频率调节(8.16MHz)

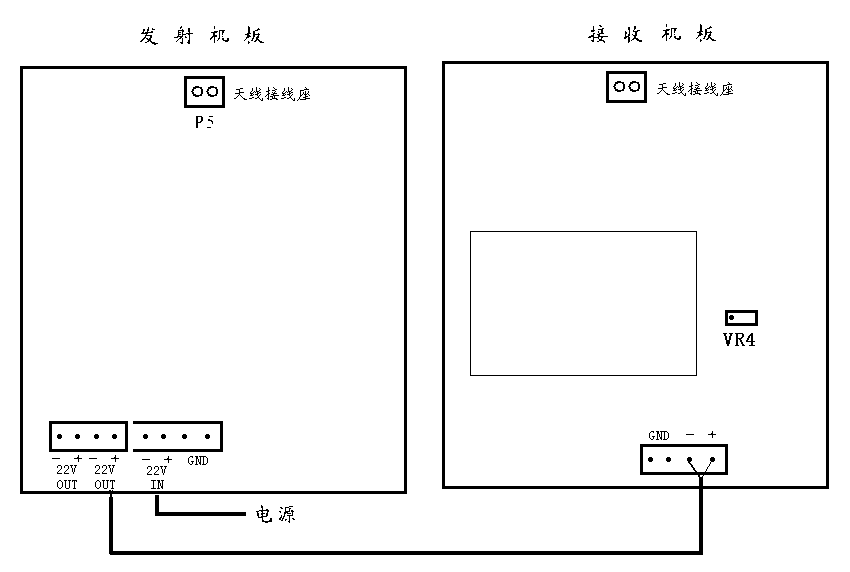

二、系统接线示意图
注:1、所有接线须接牢固,不能松动;
2、接线时注意正、负极严禁接反;
3、接线完毕后,插入塑料插头时不要插错位;
4、VR4 : 灵敏度调节

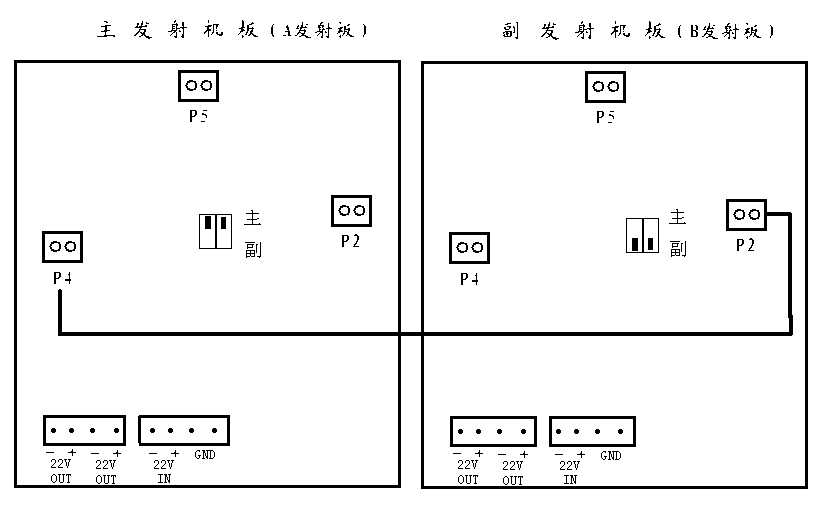

三. 系统(发射机板)联机示意图
1、系统联机时,采用的联机线须是二芯屏蔽线;
2、A发射板或B发射板都可以作为主发射板;
3、(上图所示)当A发射板作主发射板时,联机线在A发射板上接P4接线座。B发射板上接P2接线座。(反之:当B发射板作主发射板时,联机线在B发射板上接P4接线座。A发射板上接P2接线座。)
4.接线完毕后,注意(上图所示)的JP2,JP3两个主副设置.主发射板这两个跳线都设置主发射位置.副发射板两个跳线都设置在下面副发射位置.
非质量问题自我排除方法
一、 天线不报警:
1、检查天线是否供电(电源开关是否打开,插头是否脱落)。
2、用硬标签测试天线是否报警。(因为有时使用的测试软标有可能已经解码;或是软标签已损坏;或者是软标贴的是金属包装的商品。出现这种情况天线是不报警的。)
3、检查天线周围近距离内有无大体积的金属物品,如:存包柜、冰柜等。如有要将其移远。小块金属30cm以外,大块金属1.5米以外,建筑墙体应距天线1米以外。
4、标签是否受潮,标签是否粘贴在金属物上或金属膜包装的物品上。
5、发射机板(150、160、180错频)跳针是否松动。设置主副发射的跳针是否松动。
6、多支天线情况下应注意:
(1):连机线接牢;
(2):颠倒连机线相位(即将二芯连机线的接线位置改变一下。如主发射接的是红线在上、蓝线在下。那么副发射接的是红线在下、蓝线在上。)
7、重新设置主副发射;
8、交换发射板位置。(即两主板对调)
9、发射天线和接收天线调换安装位置。
备注:R3800型设备设有自动保护功能.出现有强干扰情况下,为避免自鸣.系统会处于不报警或亚报警状态.把干扰排除或天线离开原位置安装.系统则达到理想效果.最简单方法是重新换一块样机板上去判断一下,若系统还是不报警,说明现场干扰严重.若无法排除干扰,也无法移机.处理方法如下:
方法一:应降低接收机板的灵敏度(接收机板静态噪声VR4,逆时针降低,反之.)增加发射机的扫频幅度(顺时针调节R14增加扫频幅度)
方法二: 接收主板先不做调试,先调节发射主板的扫频范围(发射功率),增加至1300-1500KHz或降低至700KHz左右来进行解决.若情况好转,再相应调节接收机板灵敏度.使天线达到最好的工作状态.
二、 天线误报:
1、请电工检查天线供电电压220V是否正常。如电压不稳,应增加UPS电源,或是稳压器。(建议最好使用稳压器。使用UPS的话最好使用带稳压功能的。如山特Ⅱ型UPS)
2、天线供电线路上不允许有任何其它用电设备。请电工检查配电房的总闸,是否并用了其它电器设备。
3、检查天线周围近距离2米内有无电器设备。(如存包柜、点钞机、打卡机、娃娃机、冰柜、电饭锅等,这些设备的用线不能形成圈状)。
4、天线周围10米范围内不允许有成卷线圈,特别是POS机的网络线不允许形成圈状,如收银台维修或暂不使用,应将网络线拉直摆放。(放在吊顶上也尽可能拉直)近距离内不允许有接线板和380V强电线。更不允许上述线路在通电状态下存在。
5、收银台不能离天线太近,否则也会引起误报。
6、检查天线附近柜台商品上是否有标签。
7、收银台回收的硬标签不要靠解码器太近。硬标签尽量用金属盒存放。
8、当同一场所安装一个以上的检测口,在开机时应先开主发射,后开付发射电源。否则会引起设备报警。
9、解码器应距天线2米外、否则应降低解码高度。
北京普纳德科技有限公司
技术部:010-59549277;18910804621

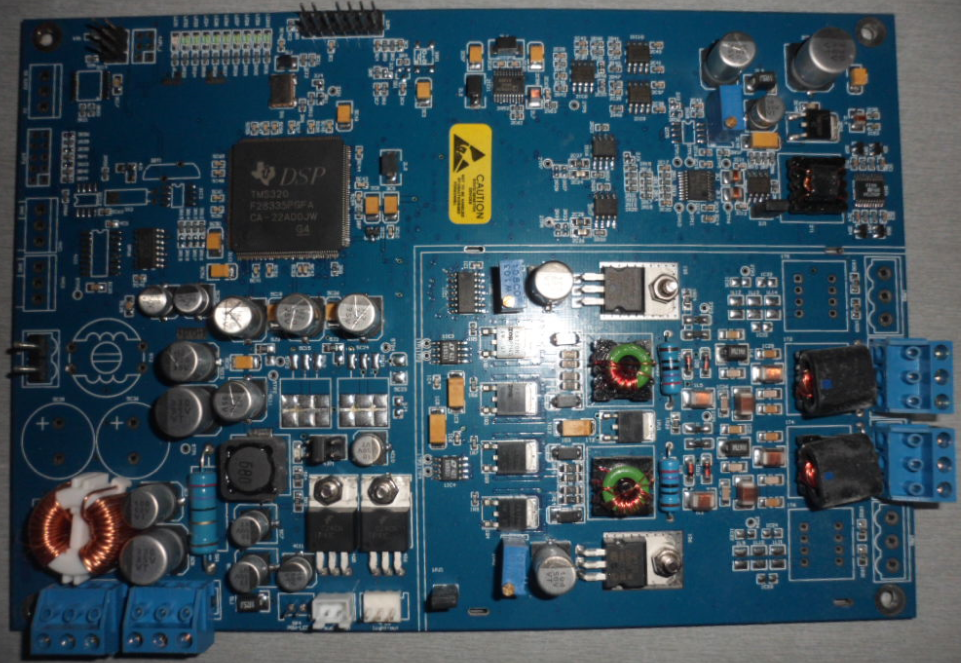

MONO主板安装调试说明
一、 性能、特点介绍
二、 天线、电源连接图 机板布局
三、 安装步骤、
四、 功能介绍运用
五、 简易故障排除
六、 附图
北京普纳德科技有限公司
电话:010-59549277
技术:18612667993;18910804621
网站:www.sanjiaeas.com
地址:北京市大兴区庆祥南路29号院
一、性能、特点
1、多支单支座射频检测器同时工作互不影响,无需同步连机 、安装操作简单、尤其适合于独立双通道的安装及超宽门距的安装.
2、标准检测距离和最大检测距离(如表1)
标签种类 | 检测距离 |
40×40mm软标签 | 标准1.1米 |
大方硬标牌(Q≥220)
| 标准1.6米 |
使用局限性
安装单支座射频检测器时要特别注意邻近的位置有无以往常用的8.2M系统,即发射天线-接收天线协同工作的8.2MHz 连续波RF检测系统,当单支座射频检测器距离RF连续波发射天线20米以上,为安全安装距离,视安现场装位置和方向的不同,极限的安装距离为8米。不过因为抗干扰的需要,需适当的调低设备的灵敏度,其检测距离大概会缩短20%~30%左右(最大检测距离为1.1左右/15767标牌)视具体现场情况而定。
三、安装步骤
固定天线架前需通电测试需安装位置的电场环境。
(1) 设备接好电源线后,摆放在需安装的位置上,此时机板上LED1-LED10十一个指示灯闪动后、其中LED8-LED10这几个灯亮,表示工作正常。
(2)观察接收机板上左上角LED2-LED7六个绿色干扰指示灯的情况;
LED2-LED7均不发亮,说明环境很好,可以安装;
LED6、LED7闪动、LED2-LED5不亮,说明环境较好,通过简单调试灵敏度,可以安装;
LED2-LED10全部发亮或闪烁,说明现场环境较恶劣,需调整后再安装.
调整方法有如下几种:
A、调整安装位置,避开干扰源
B、排除干扰源
注:干扰源通常有几种:
①设备太靠近有电线的墙面
②设备周围有成卷线圈,如灯笼、圣诞树等
③设备太靠近配电柜、高压射灯等电器设备
四、主要功能介绍运用
A、灵敏度调试
调试机板右上角的2VR1电位器可提高或降低灵敏度。顺时针调试为提高灵敏度,反时针则为降低灵敏度。调试原则为在满足检测率的情况下尽量降低灵敏度。当多支天线同时安装时,应每支单独通电调试好以后再全部通电,此时机板LED8、LED9,LED10灯会不停闪动,属正常现象。
B、报警声强弱调试
机板左下部4JP1可调报警声强弱,H为高音,M为中音,L为低音。将短路帽跳到不同的位置达到不同的声音效果。
五、 简易故障排除
1.正常使用情况下,单支座射频检测器一般都能长期稳定的正常工作,因元器件失效而产生的系统故障情况较少。大多数故障都是由于使用不当、电源插座接触不好、交流电压波动过大,连接电缆接头松动、周围电器设备及某些无线电波的干扰、电线、线圈、金属框架对设备的干扰引起的。要仔细分析故障原因,然后逐一将其排除。在没有找到故障原因之前,不能随意改变系统的设置和参数,因为设备在出厂时各项指标均调试在较佳状态,在没有相关仪器的情况下,随意调试,对故障的判断和排除就更加困难。
2.各系统工作不正常时,如检测灵敏度降低、不报警或频繁误报警等情况,一般应按以下步骤进行检查:
(1)检查电源
a.发现系统工作不正常时,首先应检查系统电源是否正常:机板上的电源指示灯是否亮;印制板保险丝(F1)是否完好;输入电源电压是否正确(24VDC);电源接线是否开路或短路;外接电源适配器工作是否正常;电源插座接触是否牢靠;输入交流电压是否波动过大等。
b.只有排除了电源故障后,才能继续检查系统的其他故障。
3.系统检测灵敏度降低
一般情况下,因元器件失效而造成系统检测灵敏度降低的情况较少。大多数此类故障均因系统之间相互干扰和抑制、检测天线附近的金属物体或电器设备等造成的干扰引起。对于检测天线附近的金属物体、电器设备等应采取措施移开,并尽量使其远离检测天线系统。
4.系统不报警
如果在检测标签时,报警灯不闪亮,没有报警声,首先应检查报警灯、蜂鸣器接线是否良好,报警灯、蜂鸣器本身是否损坏。若无则检查印制板上指示灯LED1,“亮”表明系统已报警,但没有报警输出,这时应考虑部分电路的故障(元器件失效或损坏)。
注意:当环境干扰非常严重时(噪声电平指示灯全亮),系统将无法正常工作。
5.系统误报警
对于无线电射频系统来讲,受到某些无线电波或电器开关火花之类的宽频干扰源的干扰而偶然产生误报警的现象是允许的,不属于系统的故障范围。但频繁误报警甚至连续自鸣等现象则应是一种严重故障。这时除了找出较强的干扰源并加以排除外,还应对系统本身进行检查,排除故障。
通常引发设备误报的另一个常见因是将标签放在电源线上建议注意检测电源适配器的电源线附近有无硬标签

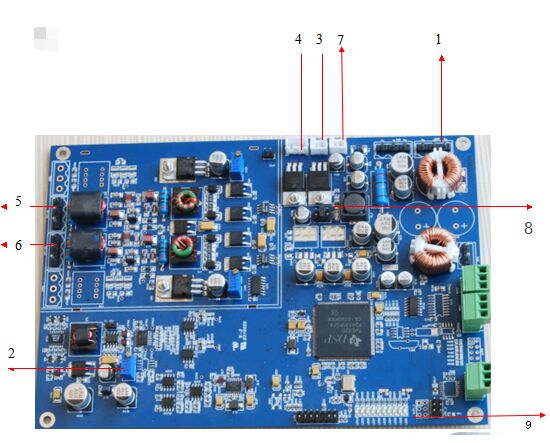

六、
1 | 24v 输入(接最边上两根针,中间的不用接,看准正负极) |
2 | 灵敏度调节键(顺时针增大,逆时针减小) |
3 | 喇叭 |
4 | 报警灯 |
5 | 接天线 |
6 | 接天线 |
7 | 电源指示灯接口 |
8 | 调节音量大小 |
9 | 信号指示灯 |

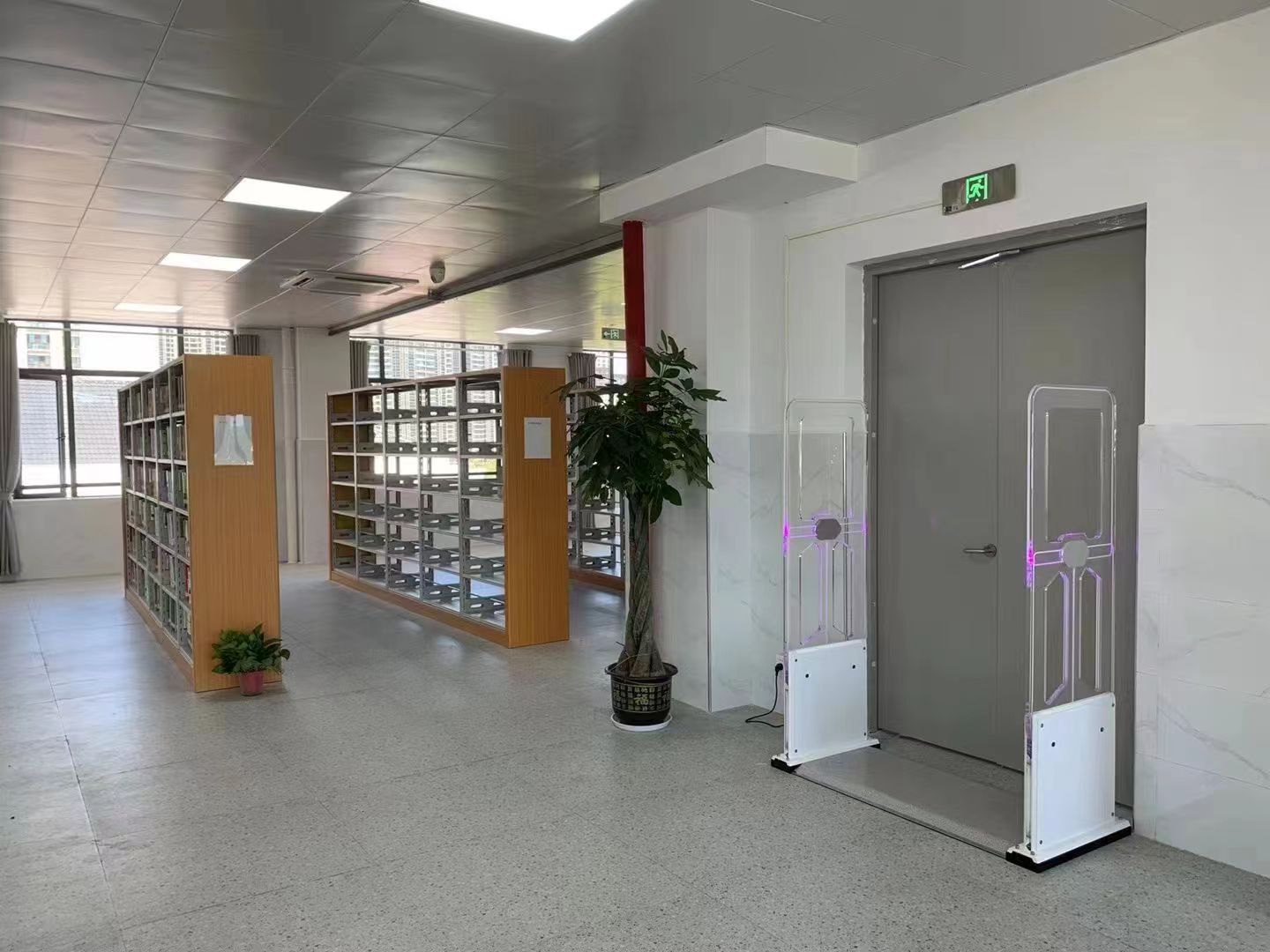

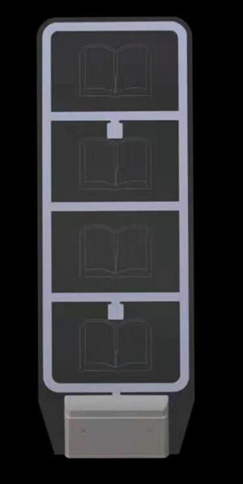

感谢您使用普纳德图书监测系统,您能成为我们的用户,是我们莫大的荣幸。为了使您能尽快熟练的使用本产品,我们对用户手册的编排力求内容全面而又简单易懂,从中您可以获取有关安装步骤.调试方法.使用注意事项及简单故障的排除等。在第一次安装和使用之前,请务必仔细阅读随机配送的所有资料,这会有助于您更好地使用设备。
为了提高部件甚至整机的性能和可靠性,我们会对硬件和软件做一些改动,这样可能产生软硬件配置与实际不符,望您能够谅解。
在编写本手册时我们非常小心和严谨,并认为手册中所提供的信息是正确可靠的,然而难免会有错误和疏漏之处,请您多加包涵并热忱欢迎您的指正。如果您在仪器的使用过程中发现什么问题请拨打我们的客服热线。谢谢您的使用。
保留修改本手册的权利,恕不另行通知。
制造商保留在未事先通知的情况下,对技术产品规格进行修改的权利。
目 录
一、安全注意事项………………………………………(1)
二、各部分组成及作用……………………………………( 3 )
1、 前面板
① 信号识别
② 信号指示
③ 工作
④ 基准
⑤ 基准- 基准+
⑥ 工作/调整
2、 后面板
①电源线
②保险丝
③输出
1
④蜂鸣器
⑤输入
3、 底板
三、安装步骤………………………………………………(4)
1、 底板
2、 通道
3、 主机
4、 安装结束
五、常见问题及解决方案…………………………………(5)
1、 打开主机电源系统不工作,前面板表头无显示
2、 系统不报警,电源已打开前面板表头显示正常
3、 系统开机后报警不停
4、 误报
5、 灵敏度低
续……………………………………………………………(8)
系统各项技术指标
一、安全注意事项
★ 请勿在近水源处、加湿器旁使用该仪器;不要把该设备主机放在不固定的工作台上,以免倒塌。
★ 为确保设备可靠工作,请勿在设备上的槽或孔受堵或被盖住,请勿将金属物件从机壳的槽或孔中落入,以免发生短路,使仪器受损。
★ 该设备应使用定额铭牌上指明的AC220V 50HZ电源。本机的电源插头是带有接地角的三芯电源插头,应确保设备可靠接地。
★ 该设备主机在工作时,距离通道应在1.5米以上。
★ 主机周围通风要好,以利于主机散热。
★ 非专业人员禁止打开机壳,由此造成的后果我公司不承担任何责任
二、各部分的功能与作用
1、前面板
(1)信号识别:显示仪器的工作状态,灯亮时主机处于保护状态。正常工作时信号识别灯不应该亮,当通道靠近大型金属时信号识别灯可能要亮,此时应将通道远离金属或将大金属离开。如果地面不平或通道安装宽度不平行时识别灯也要亮,解决方法见下文安装步骤-通道项。
(2)、信号指示:(它是一个能显示四位数字的表头)显示当前通道磁场强度及系统工作状态。正常工作时应该是0000---0008之间任意值(“工作/基准”开关应打在 工作 上)。注:数值越小越好,最好是0000
(3)、工作:用于指示系统处于正常“工作”状态
(4)、基准:用于指示系统处于“基准”调试状态,便于工作人员对设备进行调试。
(5)、基准- 基准+:用于调整“信号指示”的数值大少,即压下“基准+”信号指示就相对增加,反之减小。
(6)工作/调整:用于调整系统的工作状态,压一下该按键,当“工作”指示灯点亮时,系统就处于正常工作状态,再压一次按键,“基准”指示灯点亮时,可以用“基准-”或者“基准+”对“信号指示”进行校正,以达到正常的工作状态。
注:一般系统“工作”时,“信号指示”的数值一般在0000左右,这时可以通过调整“基准+”或“基准-”,将“基准 ”灯亮时,“信号指示”的数值为0030左右。即两者的数值差为30左右即可。
2、后面板
(1)电源线:输入220V/50Hz交流电
(2)保险丝:里面装有2A/250V的保险管,用于对主机的保护。
(3)输出:主机信号的输出端,接信号线的发送线。
(4)蜂鸣器:当仪器报警时发出声响。
(5)输入:通道信号的输入端,接信号线的接收。
3、底板:用于固定通道
四、安装步骤:
1、底板
① 打开包装取出底板,将其倒置可以看到两侧及中间凹槽上的压线条用改锥将其取下放好。
② 从主机包装箱内取出螺杆包装,开分别将四个螺杆(双通道六个)从底板反面的四个(双通道六个)螺杆孔 穿入,然后将底板反过来放在一边。
2、通道
将其包装打开(所有包装当中体积最大的一个),先将每个通道的侧挡板的螺丝用十字改锥拧下来放好。(有的通道侧板应拧有六个自攻丝却拧了两个其它的自攻丝放在主机包装箱内和说明书放在一起,这是为了安装方便)从通道的底部取出信号线,按照底板与通道上的标号 一一对应并将信号线从对应的穿线孔穿入,同时把信号线拽紧拉直,将通道下的固定螺丝孔与底板的固定螺丝对准并拧上螺丝,先不要拧太紧只要不倒就行。
无论是单通道、双通道它们的数据孔都应在内侧,其中双通道有三个门,中间的门两面都有孔,安装时一定要保证它们的三个数据孔在一条直线上,以利于数据的传送。通道安装完毕,将其安放到所要安装的位置并看一下主机需要放再哪里,将所有信号线从底板的一侧引出来并用压线条将信号线压紧。
3、 主机
① 将主机从包装内取出,将电源线接到墙壁的220V/50Hz的电源插座上。(要确保有地线,否则仪器可能工作不稳定)再把通道的发送线和接收线连到主机后面对应的端口上,将固定螺丝拧紧。。(主机放置在离通道1.5米以上的距离)
数据线连接完毕后应将发送通道(连接主机输出端口的一侧通道门)拧紧,再看看发送门与地面是否垂直,如果不垂直或向里偏或向外偏,可将固定螺丝松开将拆包装的打包带裁成合适的长度和宽度放在下面将其垫平并拧紧螺丝,可多试几次直到通道门与地面垂直为止。
② 打开主机电源,此时前面板“信号指示”有数字显示。这时应将 “工作/基准” 开关打在 基准 位置,调整 基准-、基准+ 将数值调大直到 蜂鸣器 不叫为止。这时将 “工作/基准” 开关再打到 工作 位置,如果 信号指示 表头显示0000—0008之间且数值比较稳定表示通道正常。如果不是,就应该调整通道的接收门,与主机接收端口连接的一侧门,将接收门向里侧掰掰看 信号指示 表头数值是不是变小,如果不是变小就反过来向外掰肯定有一次是数字变小以最小的一次为准。如果数字是最小的时候,如0000或0001就要看看 信号识别 灯亮没亮,如果没亮说明调整是正确的,可采用同样方法用打包带将通道垫好将固定螺丝拧紧。如果亮了就说明调整方向不对或调整幅度过大就应往回调,经过几次比较就可将信号指示 的值调到最小而且 信号识别 灯不亮这时就是最佳状态就可将固定螺丝拧紧。理想状态是 信号指示 表头显示0000-0001-0002-0000-0001而且稳定有规律, 信号识别 灯也不亮.)
③ 当以上都调好时就应将 “工作/基准” 开关 打在 基准 位置,调整 基准+、基准- 旋钮 将两数的差值调为30。[具体调整方法见上文的 “二、各部分功能与作用—1、前面板--(5)(6)(7)”]
4、安装、调试到此结束。
五、常见问题及解决方案
(1)打开主机电源,主机不工作,面板表头无显示。
① 检查一下供电插座是否有电或接触不良。
② 检查一下电源线是否连接好,或电源线是否有断路的地方。
③ 电源保险丝是否已坏,更换保险丝。
注:执行上述步骤时要保证电源线是好的。
(2)不报警,打开电源,仪器面板显示正常
① 检查一下书内是否有磁条,或多换几本书试一下再或者直接用磁 条试一下。(当用的是复合磁条时,最好是将磁条充一下磁,永久磁条时就不用了) 5
② 检查一下主机后面板与端口相连的信号线是否脱落或接触不良。
(3)开机总报警不停。
① 将仪器周围的其它电子设备先关闭一下,看仪器是否还是总报警不停。如果好用,就将检测仪与其它电子设备的距离调整一下;如果不好用,就应调整 基准+、基准- 旋钮 将两数的差值调大直到不响为止。
② 将监测仪的主机移动一下,保证主机与通道的距离.在1.5米以上,最好将信号线的长度全用上,不要将信号线捆成一团放在一边。
③ 看看仪器周围是否含有带磁条的书,(须注意)如:周围的工作台上,工作台的抽屉里、柜子里(当工作台离通道很近时)、运书的手推车及周围的书架子等。检查的最快方法是:将通道移动一下,远离以上物体,如果移走以后仪器工作正常,就应当检查以上环节。
④ 另外还应注意通道周围不要放有大型金属物品。如:运书的手推车,图书馆、书店自己做的警示牌、入馆/店的读者须知牌等,以上物品要与监测仪的通道保持适当距离。
⑤ 查看主机的供电电压是否稳定。
(4)误报
① 主机与通道的距离是否太近,应保证大于1.5米的距离。
② 仪器通道周围是否放有磁条或含有磁条的书、大型金属物等。(工作台的抽屉、柜子里也要看一下)
③ 将通道周围的其它电子设备先暂时关闭,看主机前面板的“信号指示”表头工作是否稳定(数字是否乱跳),如果关闭后表头工作稳定,就应调整一下通道与其它电子设备的距离。如果不稳定就应按照通道安装步骤从新调整。
④ 如果按照上述方法查不出问题,就应检查一下墙壁上提供的220V/50Hz电源是否带有地线,如果有地线就应检查一下电源插头的地线与电源插座的地线接触是否良好,接触不良一碰电源线就会误报。如果提供的电源不带地线最好是找电工帮忙引一根专用地线到电源插座上。
⑤ 注:引起监测仪工作不稳定、误报的另一个原因是,通道的门离墙壁太近。因为有的墙壁里下有电缆线、网络线、及其它一些数据线,当这些线有信号经过时,要向外辐射一些干扰信号,当监测仪的通道离这些装有多种信号线的墙壁太近时就可导致仪器工作不稳或误报。这个问题容易被用户忽视,所以请大家在使用中多加注意,以避免出现一些不必要的麻烦。
(5)灵敏度低
① 换几本书把磁条重新充磁再试(针对于复合磁条而言,因复合磁条可以充磁/消磁,这一性质就决定了它可掉磁,特别是很多书放在一起间距又小时,它们之间就有可能串磁,但永久磁条就不会出现此类问题)。
② 将灵敏度调高。怎样调整请参照上文“三各部分功能与作用—1前面板--(5)(6)(7)”内容。
③ 将通道移动一下位置,可能存在周围其它设备干扰。
(6)不记数(对具有记数功能而言)
⑦ 将通道上方及周围的灯光先关闭试一下,可能存在光干扰。因记数功能采用的是红外线数据传送,如果存在光干扰,就会导致接收电路不能正确译码而不记数。
⑧ 通道的数据孔没对正。
在通道的内侧,各开有一个数据孔,如果没对正可将通道的门前后移动使之对正。(双通道因有三扇门,安装时应保证两侧门、中间门的数据孔在一条直线上,保证数据在三个通道间正常传输。
◆ 当出现以上问题按照我方介绍的解决方案仍不能解决时,就请与我们联系。
技术指标
1、 通道参数
单通道: 探测宽度70cm~80cm
探测高度0cm ~ 170cm
双通道: 探测宽度140cm~200cm
探测高度0cm ~170cm
2、 主机参数
工作电压:AC220V ±20% 50Hz
功耗:≤10W
工作环境温度:-10℃ ― +50℃
连续工作时间:≥24小时
报警方式:声音报警和灯光报警
